抱杆位上先占多大地方：HJ-SZ03-05 5KWh 微站能源柜的安装条件与配置边界

HJ-SZ03-05 这台 5KWh 光伏微站能源柜，外形 700mm*550mm*400mm，壁挂、抱杆两种安装方式都可，使用环境为室外。挂到既有通信杆上，等于往一个已经有天线、馈线、抱箍的立面上再加一个箱体。杆件受力、横担位置和线缆路径都要跟着重新算一遍。

它的能力边界集中显示在三个数上：功率 3KW，最大 6KW；最大储能容量 5KWh；能源输入/输出为市电、光伏、储能三类。用途上，它面向基站通信设备的供电、后备电源、光网接入。它不是单纯的一块电池，而是把供配电、后备和光路接入收进同一个柜体，选型时要把这三类条件一起对。

先把型号和六个选型参数定下来

型号用于识别，其余六项是选型参数。报价与内部评审都可直接引用下列数值，用于初步占位与询价，最终以《正式技术规格确认单》及确认图纸为准；规格与说明的公开依据见5KWh 光伏微站能源柜产品页。

需要先说明一条口径：上列参数为标准值，实际性能可能因安装环境、组件匹配度以及并网条件而有所差异，最终技术方案与正式报价需索取《正式技术规格确认单》。这些数值足以支撑初步的立面排布和方案比较，但不宜作为验收依据。

三件“除了供电还能干”的事

除上述参数，这台柜还有三条特点直接决定它能不能替现场省掉若干外挂设备。

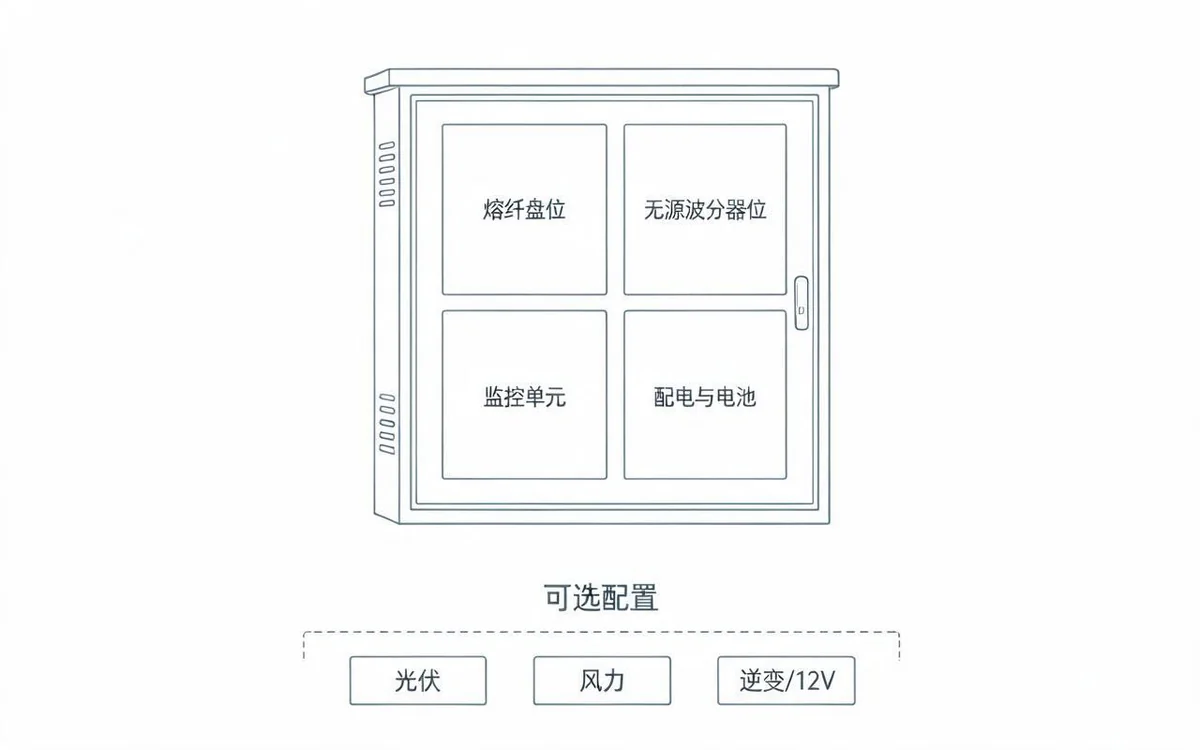

内部留了熔纤盘和无源波分器的安装空间

内部预留光纤熔纤盘、无源波分器的安装空间，光缆终端不再必须在站址上另找固定点。RRU、AAU 侧就近安装无源波分设备时，常遇到设备附近没有固定安装位置的问题，多台设备集中管理也不方便。把熔接与分波的位置收进柜内，光路的接续环节就和设备固定在同一个立面上。

能确定的是安装位置这个思路，具体装法仍取决于项目设计：柜内哪一层、与 RRU 的距离是否满足前传链路要求，属于设计要核的内容。

熔纤盘与无源波分器的安装尺寸、可兼容器件、光接口类型与数量以及是否随柜供货，均以《正式技术规格确认单》为准。

集成监控单元，可走 NB/5G 无线接入运维平台

该柜集成监控单元，同时满足 NB/5G 无线通讯接入运维管理平台。工程上的意义是省掉一套独立动环采集设备，柜体运行状态可以通过无线通道送到上层平台。对于不具备有线回传条件的野外站址，这一点尤其关键。通信行业的地方建设规范写明，室外机柜型基站应配置监控单元并接入上级监控系统，没有有线回传时可采用移动公网回传。

“支持 NB/5G 无线接入”不等于“已经接入你方平台”，这两件事要在合同里分开约定。可对接的平台清单、通信协议与数据点表、无线通信卡和流量的责任归属，均以《正式技术规格确认单》为准；这些条件不写进确认单，联调会在设备到场后才开始。

光伏、风力、逆变输出和 12V 输出可按需配置

光伏、风力发电、逆变输出与 12V 输出可按需配置。这里的“可配置”是选项而非标配，同一型号可以出现差别很大的组合。它直接影响三件事：柜内空间怎么分、报价包含哪些模块、现场要预留哪几路电源引入。做方案比较时，把这些选项写成勾选项放进询价单，比笼统写“含光伏和逆变”更可执行——两份报价可能看起来规格相同，实际包含的东西并不一样。

可选光伏、风力发电、逆变输出与 12V 输出的功率等级、输出规格、组合规则和供货范围，均以《正式技术规格确认单》为准。

“供电、后备电源、光网接入”三个方向，正好对应上面三条特点。这台柜解决的是通信设备的供电和光路条件，不宜理解为自带射频设备的一体化站点。

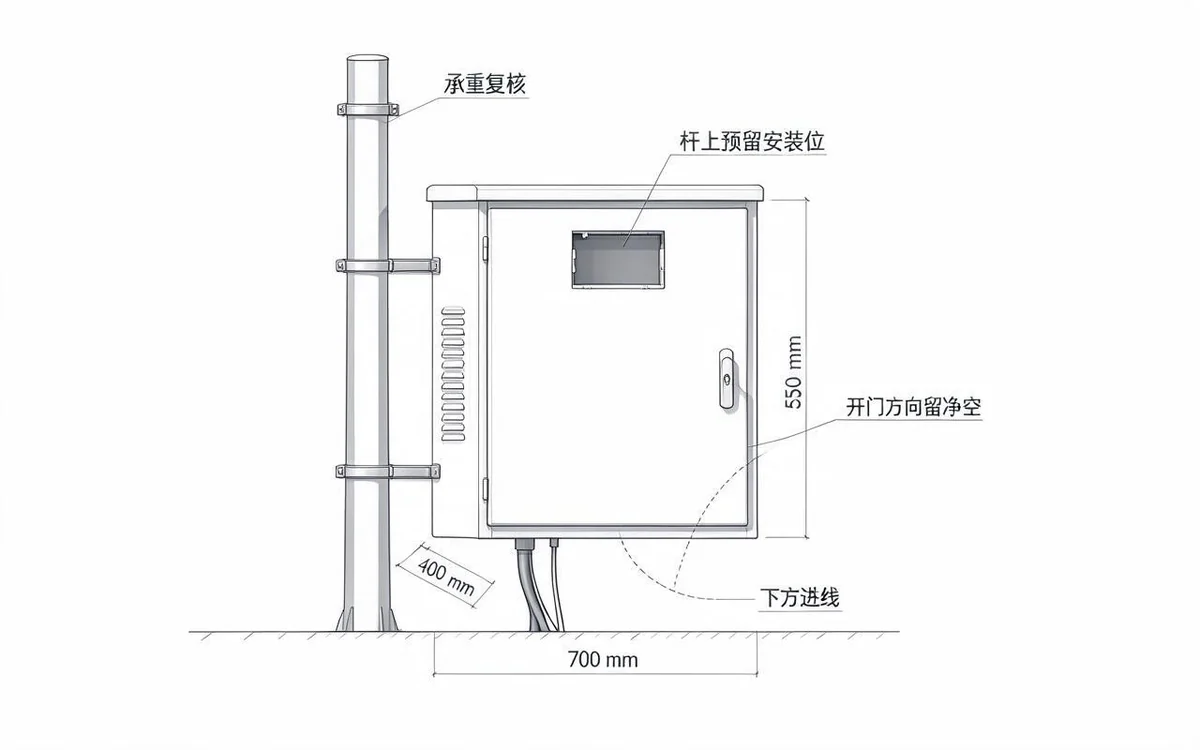

抱杆安装的四个现场条件

尺寸合适只是第一关。柜体挂到既有杆上之后，决定能不能装的是四件与杆有关的事：任何一件在开工前没确认，柜子到场后都可能无法就位。

行业里针对通信局站杆塔设备安装支架有专门的产品标准。YD/T 4868-2024规定了这类支架的规格类别、技术要求与试验方法，结构形式覆盖电杆、桅杆、屋顶抱杆和各种铁塔。它的适用对象是高度大于 30 米且不大于 60 米的杆塔。低矮的街头微站杆不在此区间，支架参数要按本项目设计文件单独核对。

杆件与支架能不能承载柜体

要核算的是柜体自重加支架自重，不是铭牌上的电池重量。荷载还分两类：竖向的压力，以及迎风面受风后传到杆底和基础的弯矩。既有杆上往往已经挂了天线、RRU 和馈线架，新增柜体要在这套已有荷载上叠加。

YD/T 4868-2024 约束的是支架产品本身的规格与检验，工程上真正加挂之前，承载与风荷核算仍要按杆塔结构设计的规定来做。落地执行需要两类资料。一是供方给出柜体自重（含电池、配电与可选模块的整备重量）和配套抱箍支架的型号；二是设计方给出杆体的允许附加荷载。缺第二份资料时，应委托有资质单位复核，不应凭“杆子看起来很粗”这类现场印象判断。地方建设规范在杆类基站场景中也强调，室外机柜或小型一体化设备挂墙、挂杆安装时应考虑墙体或杆体的承重。

抱杆高度是否与光缆、天线同层

柜体在杆上的位置一旦定死，后续再动就要重新处理光缆和电源，代价很高。较好的位置是柜顶或柜底与光缆引下的高度接近，把同一层的光缆、馈线和电源走向收拢在同一段立面上，减少跨层引线。天线一侧则要考虑柜体是否挡住主瓣方向，以及柜体本身新增的迎风面积。

同层也不宜紧贴天线。柜体不是射频设备，但它改变了杆身的风荷载分布和挂高关系。排布时把天线挂高、柜体顶面标高、光缆下线点这三个标高画进同一张立面图，比在文字里写“尽量靠上”可靠得多。

维护时能否在杆上打开

室外机柜的门就是维护入口。挂杆安装时门朝哪个方向开、开启后需要多少净空，直接决定检修是站在地面打开、借助登高车，还是临时拆卸。柜门与杆身之间的净空、门轴离杆或离墙的距离、开到底会不会碰到馈线与抱箍，都该在合同图纸上标注。

常见的麻烦是柜门方向不对或开启角度被旁边的走线架压住，现场就变成“设备在杆上、人上不去”。把这条写进安装条件，等于连维护方式一起定了：登杆还是地面，爬梯、防坠设施与作业许可也随之确定。

电缆与光纤的水平引入路径

进线路径最好在土建或杆体改造阶段就定下来，因为杆体和基础做完再想加穿线管就得返工。通信行业的地方建设规范给出的做法是：室外型机柜的外市电、光缆、馈线宜采用暗线布放，外电电缆与光缆分井引入，采用下方进线与出线，交流输入端加装浪涌保护器，穿放后机柜底部孔洞做防潮封堵。杆至人手孔、机房、室外机柜之间应预留地下管道路由，单管杆应在基础内预埋穿线管和排水管。

抱杆场景的现场问题有三个。一是柜底进线孔的位置与尺寸，这与柜内熔纤盘、波分器的位置直接相关；二是电源线与光缆是否同孔；三是穿线后如何封堵防潮。进线孔规格、数量、进线路径与封堵方式，应在安装图纸和《正式技术规格确认单》中明确。

适用场景是列举，不是业绩

该柜的应用场景为：5G 新能源数字基建、偏远地区野外站点、智慧交通、应急通信保障。这是场景列举，说明设计意图，不是项目业绩：它不附带项目名称、地点、投运时间或实测数据，也就不能据此推断某类站址的实际效果。能用来判断适配性的，是每个场景背后的技术条件。

偏远野外站点看重光伏与储能的组合和离网运行能力；智慧交通类站址关心运维平台的无线回传和安装位置；应急通信保障则回到后备电源本身。5KWh 是容量上限，不等于可放电的电量。能支撑多久取决于负载功率与允许放电深度，只能按现场实测负载算，不能用容量除以功率倒推；3KW 额定、最大 6KW 也同样，峰值与常态要分别报给供方核算。

有市电、只需后备的站址，少带设备主要省在安装位置：把后备电池、监控与光路终端收拢进一个柜体。无市电、以光伏为主的站址，能省多少取决于可选配置的组合与日照条件，同一台柜可以有完全不同的结果。无电地区通信站点如何实现长期稳定供电里的配置逻辑针对的是另一类站点，与本型号的适用边界差别很大，选型时不要混用。

落地顺序：先核接口，再定配置，最后报价

把上面几条串起来，就是一条可执行的路径：先确认杆位能否承载，把开门净空与进线路径画进同一张立面图；再确认光路接续与运维回传由谁负责；然后勾定可选配置；最后索取确认单与报价。

报价差异和这四个条件一样容易藏进细节。模块组合不同、熔纤盘与波分器的供货范围不同、平台联调责任不同，都会体现到价格里；先比价再补条件，往往要重新议一轮。

“抱杆位到底能放什么”，最后还是回到这四项物理事实：700×550×400mm 的立面占位、3KW/6KW 的功率口径、5KWh 的容量上限、市电/光伏/储能的输入输出结构。它们决定柜体能放多大、能带多少负载、能配哪些模块，“挂得住、开得门、引得了线”则是杆与基础那一侧的问题。

下一步是把询价单写成需求说明书，而不是一句“报价 HJ-SZ03-05”。按下面的五栏逐项填写，既可以直接发给供方，也可当作内部评审的比对模板。

表格填完，再用三句话补齐其余边界：监控接入由哪个平台、走什么协议，无线通信卡与流量由谁承担；可选配置按勾选清单逐项列价；所有参数以《正式技术规格确认单》为准，不以公开参数作验收依据。

这套写法也适用于既有杆位的复用判断，例如房变柜、柜变杆一类的存量改造；若项目需要更大容量的户外方案，可从基站储能产品目录按容量与安装方式筛出对应系列，再与本型号并列比较。
